设备名称：实时仿真机

品牌型号：HX HL404-1

联系人

姓名：秦昌伟电话:15562669687

邮箱：qinchangwei20@sdjzu.edu.cn

设备主要

技术参数

1)电力电子及电机模型解算载体为FPGA，最小仿真步长200ns，支持2台设备并联；

2)模拟量输入模块32通道，输入电压范围为-10V ~ +10V，采样速率1MSPS，采样精度16位，具备±24V耐压保护和静电保护；

3)模拟量输出模块32通道，输出电压范围为-10V ~ +10V，采样速率5MSPS，采样精度16位，具备±24V耐压保护和静电保护；

4)数字量输入模块64通道，输入电压范围为-15V ~ +15V，3.5ns PWM脉宽采样率，具备±24V耐压保护和静电保护；

5)数字量输出模块64通道，3.5ns PWM脉宽采样率，具备±24V耐压保护和静电保护。

服务领域及用途

适用于光伏并网逆变器、储能变流器、PWM整流器、DC-DC变换器等电力电子装置的控制策略硬件在环仿真验证。

应用示例

1.三相两电平逆变器控制策略硬件在环仿真；2. T型三电平逆变器控制策略硬件在环仿真；3.三电平Vienna型整流器控制策略硬件在环仿真；4. SNPC三电平变换器控制策略硬件在环仿真。

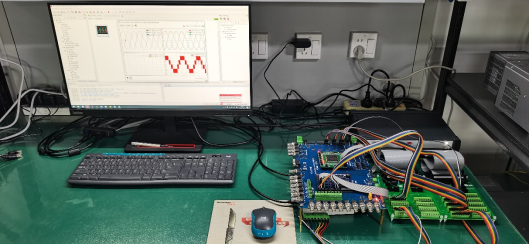

设备图片
