设备名称：矢量网络分析仪

品牌型号：P5000A

联系人

姓名：李国宁 电话:13102219337

邮箱：liguoning20@sdjzu.edu.cn

设备主要

技术参数

1.频率范围：9 kHz -4.5 GHz；

2.频率相关性能

频率分辨率：1 Hz

频率准确度：±7 ppm（25±5 ℃）

频率稳定性：±7 ppm（0-50 ℃）；年老化≤ ±3 ppm

3.功率电平精度：±1.5 dB（典型±0.2 dB）；

4.迹线噪声：≤ 0.0015 dB rms（幅度）/ ≤ 0.01° rms（相位）；

5.扫描速度：13 ms（1 MHz IFBW，201点）；

6.模具尺寸：圆环外径7 mm，内径3.04 mm。

服务领域及用途

广泛应用于通信、雷达、材料科学等领域‌，多用于测试电磁屏蔽和吸波性能。电磁屏蔽计算主要用S参数，吸波效率计算用电磁参数。

应用示例

1.铁磁性材料的吸波性能研究‌；2.生物质炭的吸波特性分析；3.金属材料的电磁参数测试‌试验。

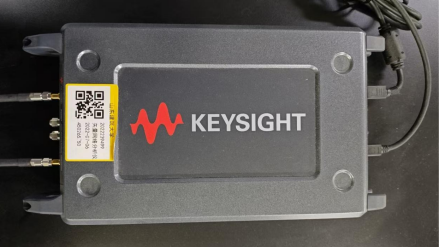

设备图片
