设备名称：五轴数控加工中心

品牌型号：VF760

联系人

姓名：周世玉 电话:15969680972

邮箱：zhoushiyu@sdjzu.edu.cn

设备主要

技术参数

1、VF760 行程 X = 760 ~850mm, Y = 400~500mm, Z = 500~550 mm；

2、VF760 快移速度 ：48m/min ；

3、主轴转速：12000 rpm ；

4、主轴电机功率：9/22kW(S1/S6) ；

5、主轴电机扭矩：63/135Nm(S1/S6) ；

6、主轴锥柄直联式SK40/BBT40/CAT40 ；

7、24 刀位圆盘刀库，换刀时间：1.6s；

8、定位精度：全行程：0.010mm（不含光栅尺），含光栅尺：0.006mm；重复定位精度：全行程 0.006mm（不含光栅尺），0.004mm（含光栅尺）；

9、五轴四联动控制系统：第四轴和第五轴准备（配置四轴和五轴驱动器/军规接口、PLC、气路、管路等）

服务领域及用途

适用于“复杂构件 / 原型” 的快速制备，为企业定制 “关键部件样品”，验证技术可行性，开发 “定制化加工工艺”。

应用示例

1.制作流体机械领域使用的涡轮结构体；2.制作控制器壳体。

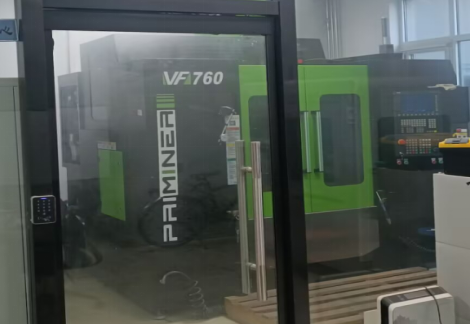

设备图片
