设备名称：三维全场应变测量分析系统

品牌型号：ARAMIS 3D 12M

联系人

姓名：吕俊利   电话:0531-86361036  13969152093

邮箱：11706@sdjzu.edu.cn

设备主要

技术参数

1、12M测量头(测量头长度:800m)

2、刚性测量相机支架,长度 800mm

3、2个相机安装快装架，可以无需借助工具调节相机位置和角度两个 12M 工业测量相机，分辨率:4096 x3000 pixels

4、采集速度:25 Hz at 4096 x3000 pixels(full resolution)75 Hz at 4096 x1000 pixels(1/3 image)

5、支持测量范围:20x15mmto1800x1500 mm²

6、GOM Correlate 软件为一款的 DIC 测试数据测览软件。可以打开和浏览G0M Correlate Professional软件的测试结果，并三维显示测试的位移、变形、应变结果，并可以对测试数据进行评估分析，以及创建报告等操作，方便用户更好地了解零件的动态性能和行为。同时，Correlate 软件可以直接导入2D 测量照片，进行2D的应变计算和分析。Import of external images

7、导入外部图像(高速相机、扫描电镜等)

8、GoM Inspect软件为一款的三维检测分析和扫描点云处理软件。用于分析三维扫描点云的形状和尺寸，并用于打开和浏览 ATOS 扫描仪和 GOM Inspect

服务领域及用途

ARAMIS 3D 12M 在土木工程领域，主要用于大型结构试验。它通过非接触式光学测量（DIC技术），获取桥梁、建筑、岩土构件在静动态荷载下的全场三维应变、位移和形貌数据，用于材料性能分析、裂纹扩展监测、抗震性能评估及有限元模型验证。

应用示例

1MPC加固混凝土试验；2.桥梁智慧监测3；大跨度混凝土梁受压实验

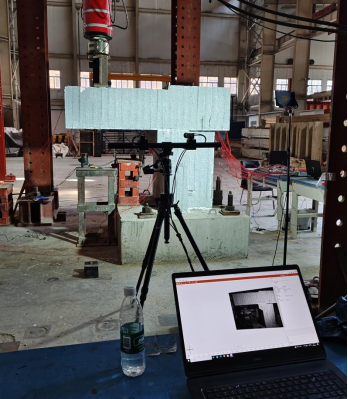

设备图片
